Der Biofidel-Dummy

Die neue menschenähnliche Generation der Crashtest-Dummies

Kommt es auf eine möglichst exakte Nachstellung von Bewegungsabläufen, Schäden und Verletzungen an, sollte in Zukunft auf den Biofidel-Dummy zurückgegriffen werden. Diese Biofidel-Dummys werden in Zusammenarbeit mit der HTW Dresden unter Betreuung von Prof. Dr. Lars Hannawald und Dr. Michael Weyde stetig weiterentwickelt und nach neuestem Stand der Technik in einer extra dafür konzipierten Dummy-Manufaktur bei CTS hergestellt.

Die besonderen Eigenschaften des Biofidel-Dummys, insbesondere die Vergleichbarkeit mit dem realen Menschen, ergeben sich aus der speziellen Konstruktionsweise. Sämtliche eingesetzte Materialen entsprechen in ihren physikalischen Eigenschaften bestmöglich den „Bauteilen des realen Menschen“. So sind z. B. Knochendichte und Knochenstruktur dem menschlichen Skelett detailgetreu nachempfunden. Aufgrund der an den menschlichen Körper angelehnten Körperdichte lassen sich kollisionsbedingte Schäden z. B. an Fahrzeugen viel realistischer nachstellen als es bisher mit Dummys aus Stahl und Kunststoffen möglich war. Weiterhin können Mediziner jetzt die realen Verletzungen des Unfallbeteiligten direkt mit den Schäden des verwendeten Biofidel-Dummys in Beziehung setzen.

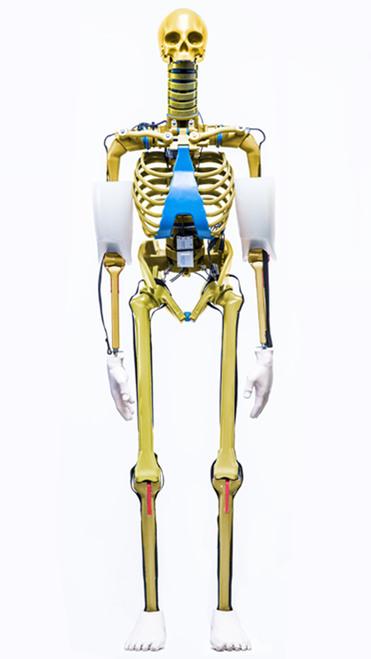

PRIMUS breakable

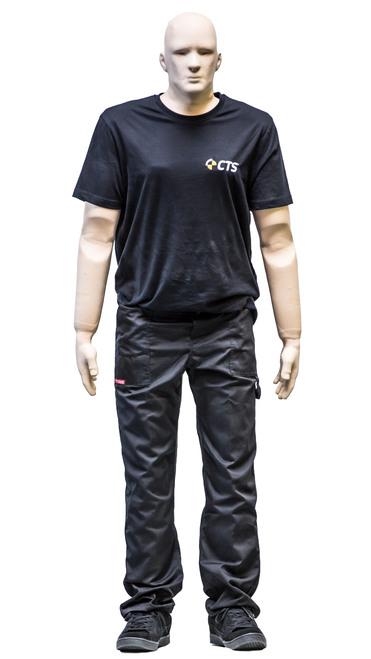

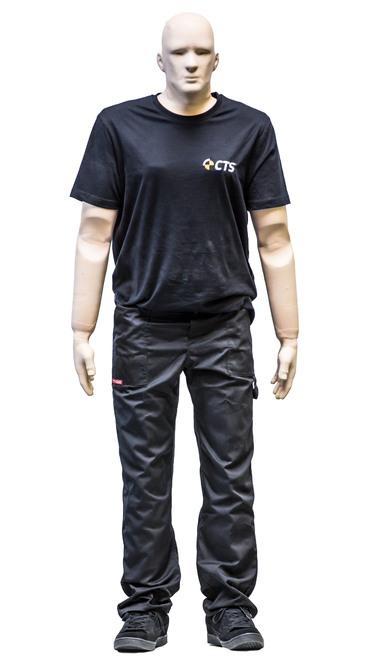

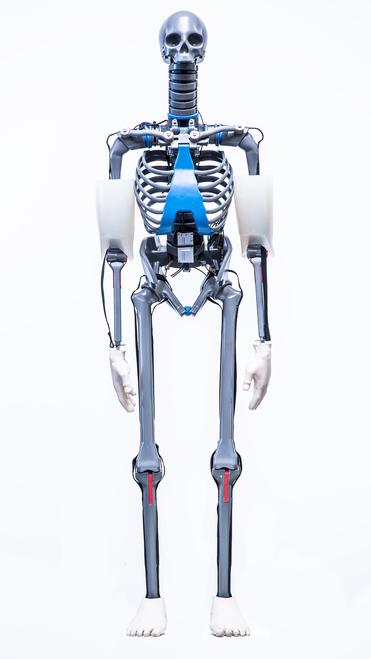

PRIMUS unbreakable*

Kategorie:

Dummy zur Reproduzierbarkeit menschlicher Verletzungen (Röntgenfähig)

Kategorie:

Dummy zur Reproduzierbarkeit menschlicher Masseschwingungen

Eigenschaften:

Knochenmaterial der Bruchfestigkeit des menschlichen Knochens nachempfunden
Sehnen und Kreuzbänder in Knie- und Armgelenken an menschlicher Festigkeit orientiert

* Eigenschaften:

Knochenmaterial abweichend zum menschlichen Knochen 3-fache höhere Bruchfestigkeit
Sehnen und Kreuzbänder in Knie- und Armgelenken abweichend zur menschlichen Festigkeit um das 3-fache verstärkt

Weichteilmaterial dem Härtegrad des menschlichen Gewebes nachempfunden
Freiheitsgrade den menschlichen Bewegungsmöglichkeiten nachempfunden
Sitzende, stehende und verdrehte Körperhaltung realisierbar
Hände mit "Greiffunktion" aus Vollmaterial oder mit integriertem Knochenersatzmaterial lieferbar
Größe und Gewicht individuell anpassbar
Ausstattung mit (individueller) Messtechnik möglich
Wasserresistent / für den Einsatz unter Wasser geeignet
Männliche und weibliche Modelle erhältlich

Weichteilmaterial dem Härtegrad des menschlichen Gewebes nachempfunden
Freiheitsgrade den menschlichen Bewegungsmöglichkeiten nachempfunden
Sitzende, stehende und verdrehte Körperhaltung realisierbar
Hände mit "Greiffunktion" aus Vollmaterial oder mit integriertem Knochenersatzmaterial lieferbar
Größe und Gewicht individuell anpassbar
Ausstattung mit (individueller) Messtechnik möglich
Wasserresistent / für den Einsatz unter Wasser geeignet
Männliche und weibliche Modelle erhältlich

Kaufpreis:

PRIMUS breakable, male, 50%

ab 25.900,00 € (netto) zzgl. Messtechnik

PRIMUS breakable, female, 50% (basierend auf PRIMUS 50%)

ab 25.900,00 € (netto) zzgl. Messtechnik

PRIMUS breakable, 95% (basierend auf PRIMUS 50%)

ab 28.350,00 € (netto) zzgl. Messtechnik

PRIMUS breakable, 5% (basierend auf PRIMUS 50%)

ab 23.200,00 € (netto) zzgl. Messtechnik

Mietpreis:

PRIMUS breakable, male, 50%

ab 1.950,00 € (5 Werktage) zzgl. möglicher Reparatur / zzgl. Messtechnik

Kaufpreis (refurbished):

PRIMUS breakable, male, 50% (verwendete Teile können Beschädigungen aufweisen)

ab 9.750,00 € (netto) zzgl. Messtechnik

Kaufpreis:

PRIMUS unbreakable, male, 50%

ab 34.450,00 € (netto) zzgl. Messtechnik

PRIMUS unbreakable, female, 50% (basierend auf PRIMUS 50%)

ab 34.450,00 € (netto) zzgl. Messtechnik

PRIMUS unbreakable, 95% (basierend auf PRIMUS 50%)

ab 37.900,00 € (netto) zzgl. Messtechnik

PRIMUS unbreakable, 5% (basierend auf PRIMUS 50%)

ab 32.750,00 € (netto) zzgl. Messtechnik

Mietpreis:

PRIMUS unbreakable, male, 50%

ab 3.900,00 € (5 Werktage) zzgl. möglicher Reparatur / zzgl. Messtechnik

Kaufpreis (refurbished):

PRIMUS unbreakable, male, 50% (verwendete Teile können Beschädigungen aufweisen)

ab 23.900,00 € (netto) zzgl. Messtechnik

Einsatzmöglichkeiten:

Crashtests für die Verkehrsunfallrekonstruktion (Insassenversuche, Fußgängerversuche)
Entwicklungstests für die Automobilindustrie
Tests zum autonomen Fahren und mit nicht-standardisierten Sitzpositionen
Entwicklungs– und Sicherheitstests für die Luft- und Raumfahrttechnik / Flugzeugindustrie
Lebenszyklus- und Vibrationstests, Humanschwingung
Airbag-Tests (auch bei PSA wie Motorradbekleidung, Reitsport, Fahrrad)
Spreng- oder Minenversuche
Beschusstests (Sicherheitswesten, Helme)
Überprüfung von Selbstverstümmelungsszenarien
Arbeitssicherheit und Produkthaftung
Unfälle mit mechanisch technischem Gerät
Tatortnachstellung (Mord/Selbstmord)
Retten und Bergen

Datenblatt PRIMUS breakable

Datenblatt PRIMUS unbreakable

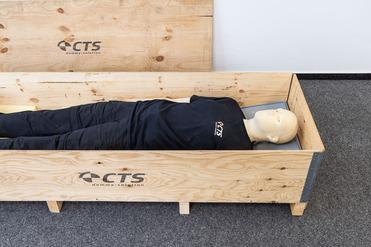

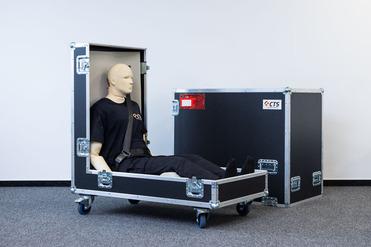

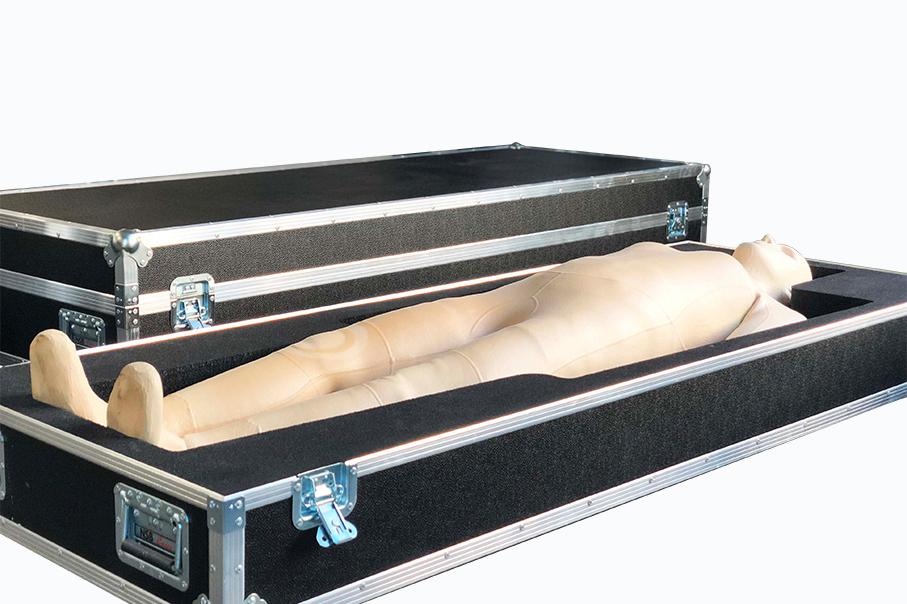

Versand und Transport

Sicher um die Welt

Die im Dummylabor individuell angepassten Verpackungslösungen sorgen für einen reibungslosen Transport in die ganze Welt. Mit unseren eigens abgesicherten Transportboxen können wir sicherstellen, dass der Dummy, Baugruppen oder Einzelteile unbeschädigt ihren Bestimmungsort erreichen.

Darüber hinaus sind die Transportboxen bestens für eine spätere Einlagerung der Dummys beim Endkunden geeignet. Ein besonderer Mehrwert, von dem Sie bei einem Dummy-Kauf profitieren können.
