Norm-Crashtests
Wie bieten Ihnen Prüfungen anhand von standardisierten Anprallprüfungen
Als akkreditiertes Prüflabor führen wir für Sie Norm-Crashtests durch. Hierzu gehören:
- Prüfung von Rückhaltesystemen an Straßen
DIN EN 1317-1 (2011-01) - Rückhaltesysteme an Straßen - Teil 1: Terminologie und allgemeine Kriterien für Prüfverfahren
DIN EN 1317-2 (2011-01) - Rückhaltesysteme an Straßen - Teil 2: Leistungsklassen, Abnahmekriterien für Anprallprüfungen und Prüfverfahren für Schutzeinrichtungen und Fahrzeugbrüstungen
DIN EN 1317-3 (2011-01) - Rückhaltesysteme an Straßen - Teil 3: Leistungsklassen, Abnahmekriterien für Anprallprüfungen und Prüfverfahren für Anpralldämpfer
DIN V ENV 1317-4 (2002-04) - Rückhaltesysteme an Straßen – Teil 4: Leistungsklassen, Abnahmekriterien für Anprallprüfungen und Prüfverfahren für Anfangs-, End- und Übergangskonstruktionen von Schutzeinrichtungen
DIN CEN/TS 1317-7 (2024-04) - Rückhaltesysteme an Straßen - Teil 7: Leistungscharakteristik und Prüfverfahren für Anfangs- und Endkonstruktionen von Schutzeinrichtungen
DIN CEN/TS 1317-9 (2024-04) - Rückhaltesysteme an Straßen - Teil 9: Anprallprüfungen und Prüfverfahren für entfernbare Schutzeinrichtungsabschnitte
DIN CEN/TS 16786 (2018-06) - Rückhaltesysteme an Straßen - Transportfahrzeuggestützte mobile Anprallverzögerer (TMA) - Leistungsklassen, Abnahmekriterien für Anprallprüfungen und Prüfungsleistungen
MASH (2016) - Manual for Assessing Safety Hardware Second Edition (only: Longitudinal Barriers, Terminals and Crash Cushions, Truck- and Trailer-Mounted Attenuators and Variable Message Sign and Arrow Board Trailers)
- Prüfung von Tragkonstruktionen für die Straßenausstattung
DIN EN 12767 (2019-10) - Passive Sicherheit von Tragkonstruktionen für die Straßenausstattung – Anforderungen und Prüfverfahren
MASH (2016) - Manual for Assessing Safety Hardware Second Edition (only: Support Structures, Work-Zone Traffic Control Devices, Breakaway Utility Poles, and Longitudinal Channelizers)
- Prüfung von Durchfahrtssperren
ASTM F2656/F2656M - 23 (2023) - Standard Test Method for Crash Testing of Vehicle Security Barriers
DIN SPEC 91414-1 (2021-04) - Mobile Fahrzeugsicherheitsbarrieren für Sicherheitsanforderungen - Teil 1: Anforderungen, Prüfmethoden und Leistungskriterien
ISO 22343-1 (2023-09) - „Sicherheit und Belastbarkeit - Fahrzeugsicherheitsbarrieren - Teil 1: Leistungsanforderung, Fahrzeugaufprallprüfverfahren und Leistungsbewertung“
Technische Richtline (TR) (2019-06) – Mobile Fahrzeugsperren (Version 0.8)
Hinweis:
Die ISO 22343-1 ersetzt seit 2023 die IWA 14-1 und die PAS 68 wurde ebenfalls in 2023 zurückgezogen.
- Prüfung von Sicherungseinrichtungen an Arbeitsstellen an Straßen
Technische Lieferbedingungen für Leit- und Warnbaken (1997) - Kapitel 4.1 Prüfung der Folien ausgeschlossen
Die Anforderungen an ein Prüflaboratorium entsprechend Artikel 43 der Bauproduktverordnung werden für die EN 1317 Prüfverfahren erfüllt. Zudem hat unsere Akkreditierung durch die DAkkS internationale Gültigkeit, da die Deutsche Akkreditierungsstelle Mitglied in der Internationalen Laboratory Accreditation Cooperation (ILAC) ist.
Flexible Akkreditierung
Aufgrund der flexiblen Akkreditierung der Kategorie III können wir, innerhalb der oben angegebenen Prüfbereiche und ohne dass es einer vorherigen Information und Zustimmung der DAkkS bedarf, die freie Auswahl von genormten oder ihnen gleichzusetzenden Prüfverfahren anwenden (ausgenommen EN 1317).
Mögliche Prüfverfahren:
- DIN CEN/TS 17342:2019-10 - Rückhaltesysteme an Straßen - Rückhaltesysteme für Motorräder, die die Anprallheftigkeit an Schutzeinrichtungen für Motorradfahrer reduzieren
- ASTM F 3016/F 3016M:2019 - Standard Test Method for Surrogate Testing of Vehicle Impact Protective Devices at Low Speeds
- BASt - Sonderlösungen von Schutzeinrichtungen in Einmündungsbereichen (Version 03 vom 23.07.2021)
- AS/NZS 3845.2:2017 - Road safety barrier systems and devices Part 2: Road safety devices
- BSI PAS 170-1 - Anprallprüfung für Fahrzeugsicherheitsbarrieren – Anprallprüfung mit geringer Geschwindigkeit Teil 1: Prüfverfahren für Poller mittels Rammwagen
- BSI PAS 13:2017 - Verfahrensregeln für Rammschutzvorrichtungen im Verkehrsmanagement innerhalb von Arbeitsumgebnungen mit Testmethoden für die Aufprallbeständigkeit von Rammschutzvorrichtungen
Zurückgezogene Prüfverfahren:
- NCHRP Report 350 - National Cooperative Highway Research Program
- MASH 2009 - Manual for Assessing Safety Hardware (Handbuch zur Bewertung von Sicherheitseinrichtungen)
- ASTM F 2656-07 – Prüfverfahren für Anprallprüfungen von Fahrzeugsicherheitsbarrieren (Ehemals P1, P2, P3, P4 Rating)
- ASTM F2556/F2656M – 15 - Prüfverfahren für Anprallprüfungen von Fahrzeugsicherheitsbarrieren (Ehemals P1, P2, P3 Rating)
- ASTM F2656/F2656M – 18 - Prüfverfahren für Anprallprüfungen von Fahrzeugsicherheitsbarrieren (Ehemals P1, P2, P3 Rating)
- ASTM F2656/F2656M – 18a - Prüfverfahren für Anprallprüfungen von Fahrzeugsicherheitsbarrieren (Ehemals P1, P2, P3 Rating)
- ASTM F2656/F2656M – 20 - Prüfverfahren für Anprallprüfungen von Fahrzeugsicherheitsbarrieren (Ehemals P1, P2, P3 Rating)
- CEN CWA 16221:2010 – Vehicle security barriers. Performance requirements, test methods and guidance on application
- DoS SD-STD-02.01 – … (Ehemals K4, K8, K12 Rating)
- IWA 14-1:2013 – Vehicle security barriers - Part 1: Performance requirement, vehicle impact test method and performance rating
- PAS 68:2013 – Impact test specifications for vehicle security barrier systems
Schnell und flexibel

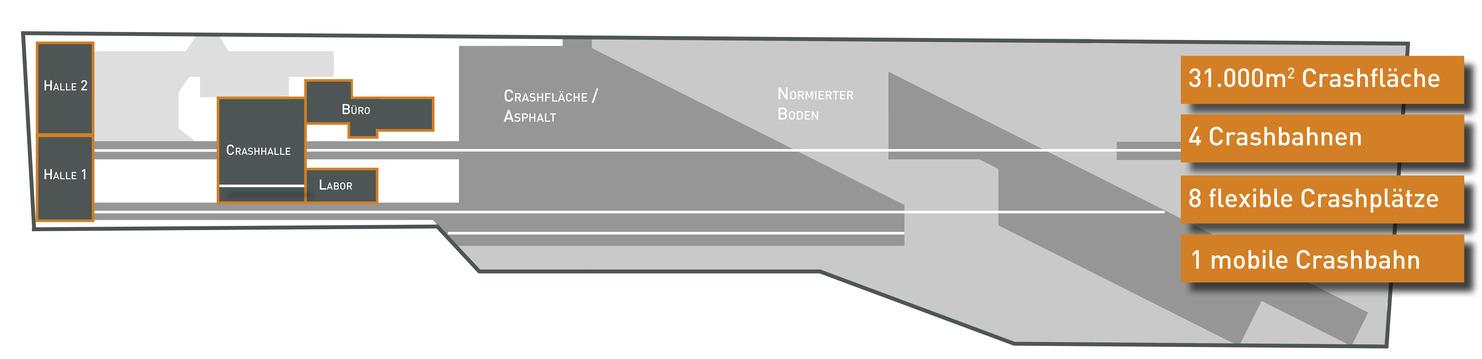

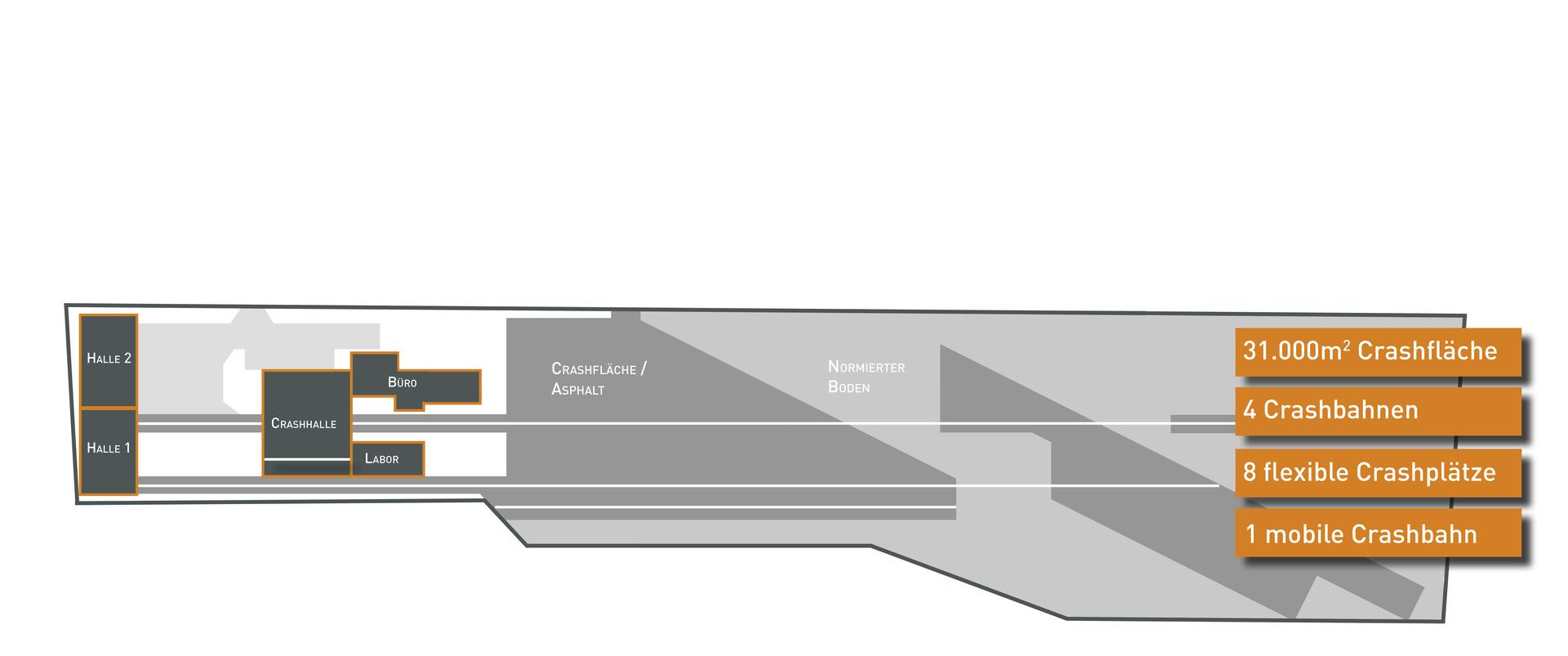

Unsere große, gut zugängliche und in kürzester Zeit umbaubare Crashtest-Anlage bietet hierfür höchste räumliche und technische Flexibilität. Auf der neuen Asphaltfläche sind nun auch Aufbaulängen von bis zu 170 m, sowohl für transportable, als auch für im Asphalt oder auf Betonfundamenten befestigte Systeme, möglich.
Erfolgreiche Crashtests unserer Kunden
Referenzen aus dem Normbereich auf dem CTS-YouTube Kanal
Klare Aufbereitung der Prüfberichte
- Umfangreiche schriftliche und digitale Dokumentation der Ergebnisse
- Multimediale Darstellung für alle Zielgruppen nachvollziehbar
- Direkte Weiterverwendung für die entsprechenden Zertifizierungs- und Zulassungsprozesse
Konformitätsaussage und Entscheidungsregel

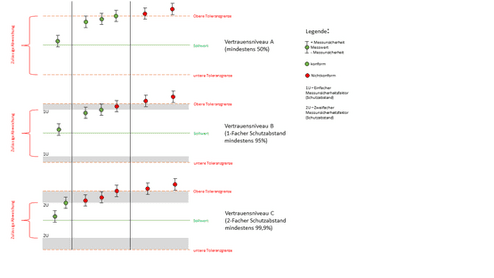

Hinsichtlich zu Aussagen zur Konformität in Prüfberichten wurden nachfolgend aufgeführte Entscheidungsregeln festgelegt:
In der Regel wird ein niedriges Vertrauensniveau (A) angenommen, wodurch sich der Akzeptanzbereich vergrößert, sodass auch Messergebnisse mit einem Vertrauensniveau von mindestens 50% angenommen werden.
Nach vorheriger Absprache kann der Kunde auch ein mittleres Vertrauensniveau (B) vorgeben, wodurch sich der Akzeptanzbereich verkleinert, sodass auch Messergebnisse mit einem Vertrauensniveau von mindestens 95% mit einem Restrisiko von maximal 5% angenommen werden.
Ein hohes Vertrauensniveau (C), was einem Vertrauensniveau von mindestens 99,9% entspricht, ist bei dem Prüflabor CTS nicht akzeptabel und ist somit nicht anwendbar.
Das von Ihnen festgelegte Vertrauensniveau (A oder B) wird Ihnen über das Angebot und dem Prüfbericht mitgeteilt.
Kundenspezifische konstruktive Sonderlösungen
- Push-Pull-Tests
- Austauschbare Böden
- Böschungen
- Streifenfundamente
Für Ihr Projekt
Wir sind bestens für Ihr Projekt ausgestattet
Baumaschinen:
- Gabelstapler
- Bagger
- Hubarbeitsbühne
- Rüttelplatte
Ausstattung / Service:
- Livestreams direkt von der Crashtestanlage
- Bürocontainer als Arbeitsplatz direkt auf dem Crashgelände
- Modernste Besprechungsräume
- Catering für Sie und Ihre Kunden
- Flächendeckendes W-Lan auf der Crashtestanlage
- Werbevideo-Produktion durch externes Filmteam (http://www.luum.ms)
News
2. Vehicle.Security.Barrier.Conference
Letzte Woche fand die zweite Vehicle Security Barrier Conference (VSBC) auf dem Crashtest-Gelände von CTS statt, organisiert durch die BTU Cottbus. Die Fachkonferenz stand im Zeichen der Verbesserung der Sicherheit im öffentlichen Raum, insbesondere angesichts des steigenden Bedarfs an Schutz vor Fahrzeugangriffen. Ziel der Veranstaltung mit über 100 Teilnehmern war es, Kommunen, Veranstaltern und Sicherheitsexperten Lösungen und Technologien – wie etwa Fahrzeugbarrieren – zur Absicherung öffentlicher Bereiche und Events näherzubringen.
Die Konferenz wurde durch hochkarätige Redner geprägt. Oberbürgermeister Markus Lewe eröffnete die Veranstaltung, während Polizeipräsidentin Alexandra Dorndorf einen Einblick in die Sicherheitsstrategie des G7-Gipfels gab. Seitens des Veranstalters hielt Christian Weicht einen Vortrag über Zutrittsschutzkonzepte. Detlev Schürmann führte inhaltlich durch das Programm der weiteren Referenten.
Renommierte Aussteller präsentierten ihre neuesten Zufahrtssperren, und als besonderes Highlight wurde neben einem Crashtest in einen Graben (Ditch) auch eine Hochsicherheitsbarriere eines Herstellers live erfolgreich getestet.
Neuer Prüfbereich gemäß der „TL-Leitbaken 97“
Mit dem allgemeinen Rundschreiben „Straßenbau Nr. 23/2022“ vom 14. Dezember 2022 des Bundesministeriums für Digitales und Verkehr, Sachgebiet 07.3, erfüllt CTS nun alle erforderlichen Voraussetzungen zur Durchführung dieser Prüfung. Der Fachbereich wurde zudem im letzten DAkkS-Überwachungsaudit positiv bewertet.
Weitere relevante Normen wie EN 1317, MASH, ASTM F2656/F2656M, DIN SPEC 91414-1, ISO 22343-1 sowie die Technische Richtlinie – Mobile Fahrzeugsicherheitsbarrieren und EN 12767 finden Sie unter:
Norm-Crashtests
Möchten Sie einen Fahrzeugrückhalte-Crashtest live miterleben, sich mit Experten austauschen oder Produkte renommierter Hersteller vor Ort ansehen? Dann sichern Sie sich jetzt ein Ticket unter:
2. Vehicle Security Barrierer Conference
Neue Standards für Schutzeinrichtungen: CTS testet erfolgreich nach DIN CEN/TS 1317-7 und 1317-9
CTS hat aktiv an der Erstellung der Standards DIN CEN/TS 1317-7:2024-04 und DIN CEN/TS 1317-9:2024-04 mitgewirkt.
Die neuen Standards beschreiben das Prüfverfahren für Anfangs- und Endkonstruktionen bzw. entfernbaren Schutzeinrichtungen. Die Vornormen sollen die aktuelle Vornorm DIN V ENV 1317-4:202-04 ablösen.
Ersten Prüfungen wurden bereits erfolgreich nach dem neuen Standard auf der Crashtestanlage von CTS durchgeführt.
Die Normen stehen beim DIN Media Verlag zum Kauf bereit:
https://www.dinmedia.de/de/vornorm/din-cen-ts-1317-7/362877851
https://www.dinmedia.de/de/vornorm/din-cen-ts-1317-9/362884422
Wir freuen uns darauf, auch Ihre innovativen Schutzeinrichtungen zu prüfen!
